摘要:運用CATIA DMU運動仿真模塊對六連桿鉸鏈機構進行運動仿真,分析六連桿鉸鏈機構的運動特性。根據分析結論,對六連桿鉸鏈機構進行改善設計。
六連桿鉸鏈因其結構強度高,占用空間小、開啟角度大等優點被廣 泛應用于大型客車的側圍行李艙門上。如圖1所示為六連桿鉸鏈的基 本結構:支座AB(可視為桿AB),桿AC,桿CD,桿EF,桿BE,支座DF (可視為桿DF)通過7個轉動副(A、B、C、D、E、F、0)組合成—個統一的整 體。其中桿CD通過轉動副O(jiān)與桿BE連結,孔G為氣彈簧固定點。支座 AB固定在車身上,側圍行李艙門鎖付于支座DF上。由于六連桿鉸鏈輸出的是六根連桿的組合運動,其運動特性比較復雜,單靠二維CAD繪 圖很難繪制出其完整的運動軌跡,從而無法對側艙門的運動過程進行完整的校核。而CATIA DMU運動機構模塊提供了—個非常直觀的分析工具。應用該模塊,我們能對運動機構進行運動仿真,能繪制指定機構的運動軌跡,還能測量指定位置的速度、加速度等運動參數。通過模擬運動過程,我們可以更加直觀、準確的對側艙門進行運動校核,防止干涉的產生。
建立仿真模型
在進行運動仿真之前,首先要建立六連桿鉸鏈機構的三維數模。因 六根連桿都是運動構件,彼此相對運動,因此每根連桿必須為一個獨立的模型。建模完成后,將六連桿裝配起來,如圖2所示。

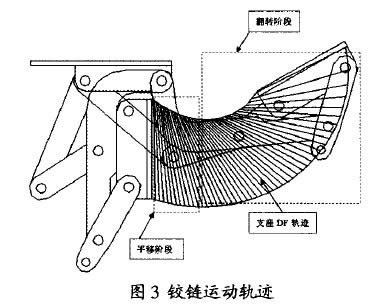

切換到CATIA DMU運動機構模塊,對六連桿機構的7個轉動銷 軸添加轉動副自。由于支座AB與車身相連接,因此對支座AB添加—個固定副,由此來觀察其余桿的運動特 。正常隋況下,六連桿機構運動的驅動外力是由鎖付于G點的氣彈簧提供。模擬時,可把桿AC當成驅動構件,因此對桿AC施加—個轉動命令。至此,仿真模型建立完成。因為倉門鎖付于支座DF上,與其相對靜止,運動狀況一致,因此仿真時對支座DF的運動狀況進行分析并進行軌跡繪制。通常倉門的開啟角度達到120度時(與鉛垂面夾角)即可滿足存取貨物的需求,因此,對支座DF在0到120時的運動狀況進行仿真分析,如圖3所示。

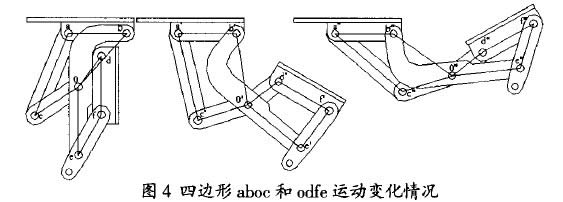

由圖3所示的支座DF的軌跡可以看出六連桿機構輸出的主要是 兩種運動的組合:即平移運動和翻轉運動。而且,剛開始階段平移運動 的幅度大于翻轉運動,然后漸漸的翻轉幅度加大,平移幅度減小。為了更深入地分析六連桿機構的運動特性,可將機構進行簡化。將六連*fret 構的7個轉動副軸心連接起來,可得出兩個四邊形分別為四邊形aboc及四邊形odfe。如圖4所示為支座DF分別在O度、60度、120度時,鉸 鏈機構的運動隋況,及兩個四邊形的變化情況??梢詫⒘B桿機構的運動分解為兩個四邊形的獨立運動來分析。運動時,四邊形aboc主要輸出 的運動是O點的平移運動及邊CO、邊bo的旋轉運動。而邊0d及邊Oe分別與邊CO及邊bo固結,因此,對于四邊形odfe來說,邊od及邊oe的旋轉運動即為運動輸入源,而最終輸出的是邊df的旋轉運動。所以,六連桿機構的平移運動主要由四邊形aboc產生,旋轉運動主要由四邊形odfe產生。
初步分析完六連桿鉸鏈機構的運動斗寺J性,還需將鉸鏈裝配到整車環境下進行驗證結論是否正確。以下舉一案例來進行驗證。
倉門運動校核

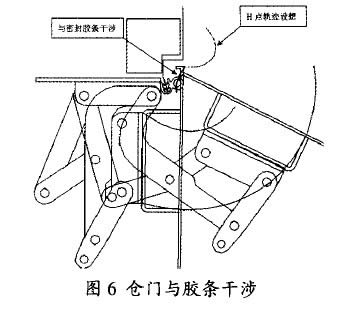

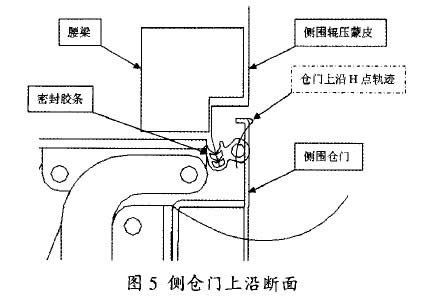

側倉門的上邊沿與車身側圍搭接處結構往往比較復雜,如果鉸鏈選用不當,很容易在開啟的過程中與密封膠條或者側圍輥壓蒙皮產生干涉。所以,設計時需要對倉門進行運動校核目。如圖5所示,為我司某款車型的倉門上邊沿斷面圖。將上述運動分析完的鉸鏈裝配到整車環境下。因為倉門開啟運動過程中干涉部位主要是倉門的上邊折角處,所以仿真是重點觀察此處的運動隋況。繪制該處H點的運動軌跡。由H點的類似于“7”字形的軌跡可以看出,倉門先經過一小段平移,再進行翻 轉。因此,基本符合1.2的分析結論。 如圖6所示,當倉門尚未全部開啟時,倉門上沿H點即與密封膠條干涉。因此,需對鉸鏈進行改善設計。
改善設計

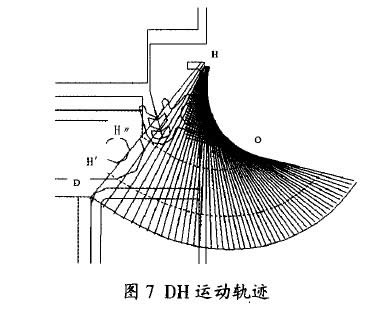

如圖6所示,支座DF在翻轉階段的軌跡為類似于圓心在上的一段 圓弧月。而倉門上沿H點的軌跡卻與之相反。如果H點運動時能夠得出 類似圖6所示的與支座DF弧度朝向一致的軌跡,即可解決倉門干涉的 問題。連接支座DF上端點D與倉門上沿H點,并繪制軌跡如圖7所 示。由軌跡圖可以得出DH在翻轉階段的旋轉軸一6O點。且由圖可得,當D點、H點在圓心O點的同一 側時其運動軌跡方向一致,如 H 、H。因此,為了得到如圖6所示的H點的設想軌跡,就必 須使得H點與D點在O點的 同一側。如圖7所示,只要能將D點軌跡的曲率半徑D0放大到超出DH的長度時,即可滿足要求。
由1.2分析結論可知,D 點軌跡是平移和旋轉的組合 運動,而放大D點軌跡的曲率 半徑就是減小曲率,就是在組 合運動中加大平移運動的分量。而鉸鏈的平移分量主要由四邊形abco輸出。所以,針對此案例,鉸鏈改善的方向應該是在支座 AB、DF不變的情況下,主要調整ac、bo、CO的長度。從而使得六連桿機構 在運動輸出的過程中,平移分量和旋轉分量匹配合理,以減小運動軌跡的曲率。

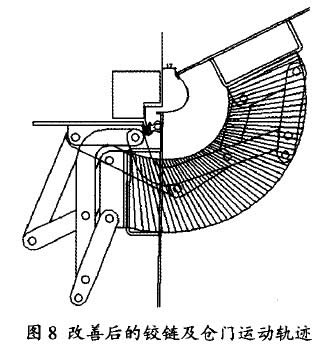

改善效果按照上述2.2的改善分析,經過多次調整,模擬調試。改善后的鉸鏈 及運動軌跡如圖8所示。改善后的鉸鏈平移及旋轉分量匹配合理,運動軌跡曲率較平緩。倉門上邊沿H點軌跡與鉸鏈輸出的軌跡同向,倉門全開后,H點與側圍輥壓蒙皮間隙為17ram。因此,鉸鏈改善效果可以滿足要求。
本文運用CATIA DMU模塊對六連桿鉸鏈機構進行三維的運動仿真。通過關鍵點的軌跡來分析六連桿機構的運動特征。并通過相關案例對分析結論進行驗證,以及運用分析結論對六連桿機構進行改善。
